PA 50N

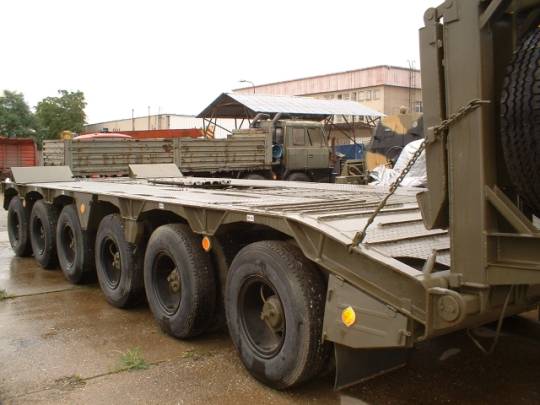

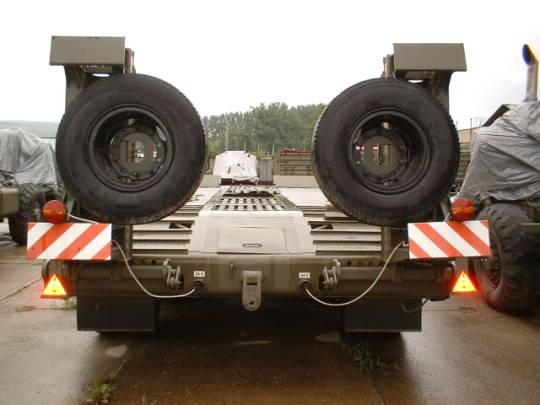

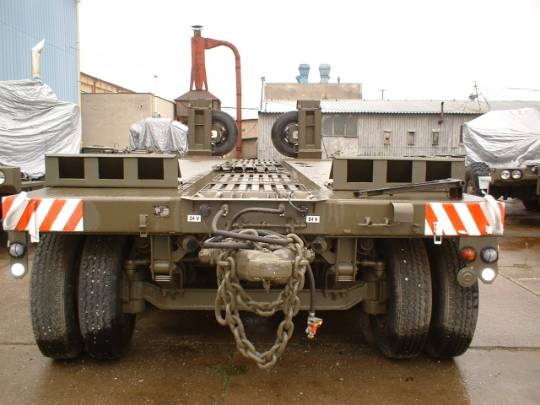

Ťažký podvalník PA 50 N je šesťnápravový príves s rovnou ložnou plochou nad všetkými nápravami, so zošikmenou zadnou časťou. Ku šikmej časti sú pripojené dva dvojdielne nájazdové mostíky, stranovo posuvné, sklápané priamočiarymi hydromotormi. Na mostíkoch sú uložené náhradné kolesá. Podvozok je tvorený zo šiestich náprav, z nich prvá, druhá, piata a šiesta sú riaditelné, tretia a štvrtá sú neriadené. Smerové natáčanie kolies je odvodené od ťažného oja systémom pák a tiahel. Všetky nápravy sú odpružené parabolickými pružinami. Rovnomerné zaťaženie náprav je zabezpečené hydraulickým váhadlovým systémom, kombinovaným s mechanickými váhadlami. Zdrojom tlakovej kvapaliny hydraulického systému je hydrogenerátor poháňaný elektrickým motorom. Brzdová sústava podvalníka je vzduchotlaková, dvojokruhová, dvojhadicová, spojkové hadice EHK. Menovité napätie elektrického zariadenia je 24 V s ukostreným záporným pólom (pripojovacie zásuvky 7-polové k ťahaču ISO). Je určený k preprave pásovej a kolesovej techniky, iných ťažkých a rozmerných bremien do hmotnosti 50 t v súprave s ťahačmi TATRA T 815 alebo T 813 ( 6 X 6, 8 X 8 ), prípadne za dlhší ťahač, ktorý spĺňa požiadavky na ťažnú silu, tlaky vo vzduchotlakovom systéme a napätie v elektrickej rozvodnej sieti. Podvalník je určený pre oblasti s miernym klimatickým podnebím v rozmedzí teplôt + 45 °C až - 40 °C, pričom jazdná funkčnosť je zaručená do - 30 °C a statická odolnosť do - 40 °C.

Technické parametre:

Pohotovostná hmotnosť podvalníka: 15 600 kg +- 3 %

Užitočný náklad:                                      50 000 kg

Hmotnosť nákladu na ceste môže byť vo výnimočných prípadoch zvýšená o 20 % pri zníženej rýchlosti max. 25 km/hod

Celková hmotnosť:                                 65 600 kg

Max. rýchlosť na ceste I. a II. triedy:     60 km/kod

                                               III.triedy:     40 km/hod

       po polných a lesných cestách:     do 30 km/hod

Hmotnosť na nápravy:                         6 X 10 930 kg +- 3 %

Ložná plocha - dĺžka:                           8 220 +- 20 mm

                         - šírka:                           3 150 +- 20 mm

                        - výška ( záťaž ):           1 160 +- 30 mm

Celková dĺžka podvalníka s ojom:   11 975 +- 50 mm

Svetlá výška ( záťaž.):                         310 +- 10 %

Rozchod:                                              2 495 +- 20 mm

Rozteče dvojitých kolies:                   330 +- 10 mm

Šírka nájazdových mostíkov:            2 X 500 +- 10 mm

Uhol nájazdových mostíkov:            15°

Výška osi ťaž. zariad. - vpredu:       850 +- 30 mm

                                      - vzadu:          750 +- 30 mm

Základné osadenie ťažného zariadenia okom s priemerom 65 mm

Nájazdový uhol predný / zadný:     35° / 25°

Počet kolies:                                     24

Počet náhradných kolies:              2

Rozmer pneumatík:                        105-20

Hustenie pneumatík:                     800 kPa

Náplň hydraulického oleja v nádrži - 18 l ( OT - H2 )
